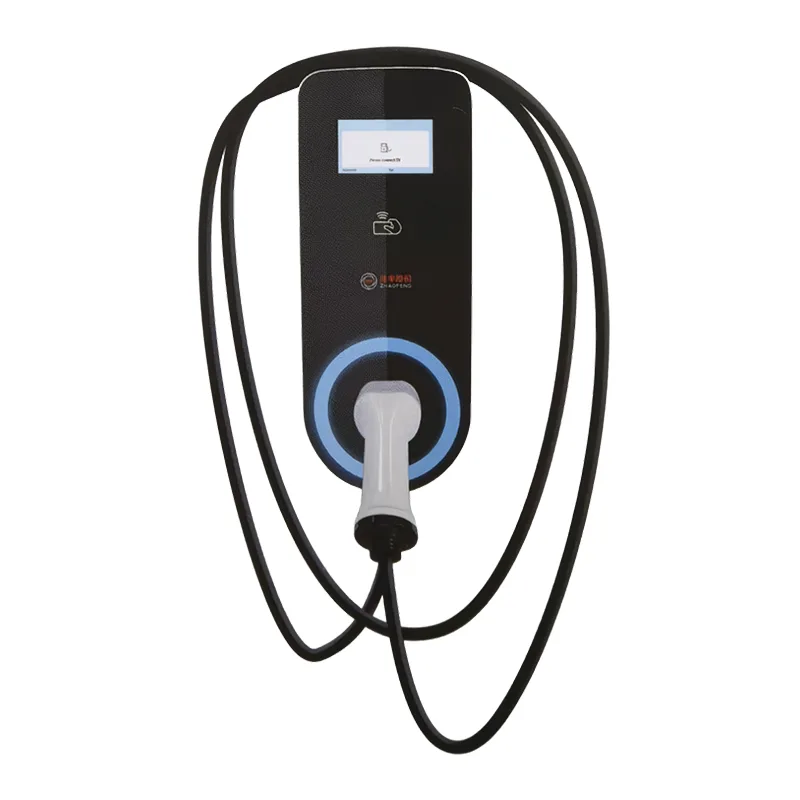

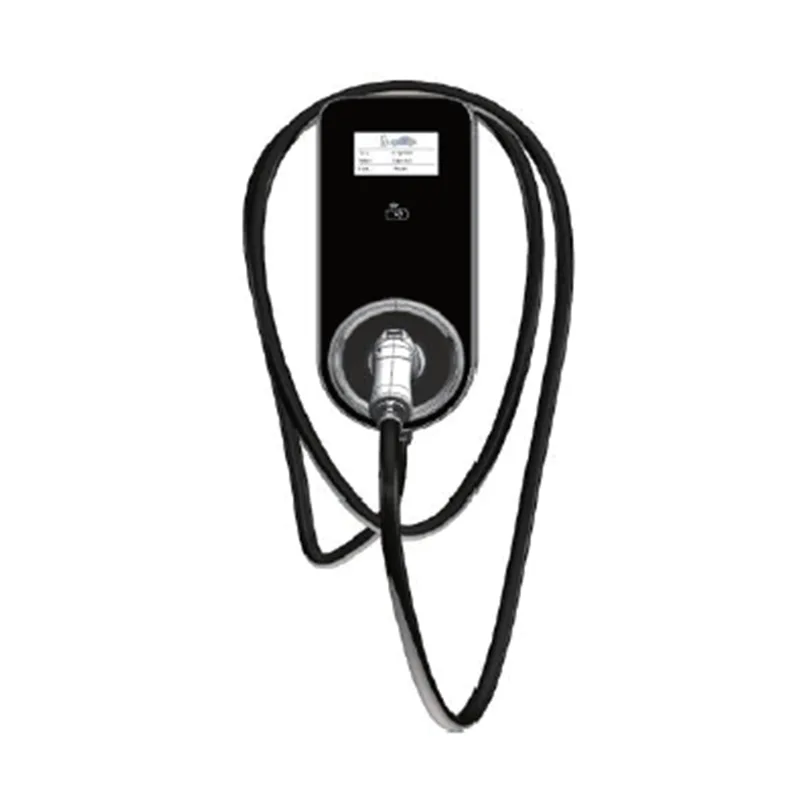

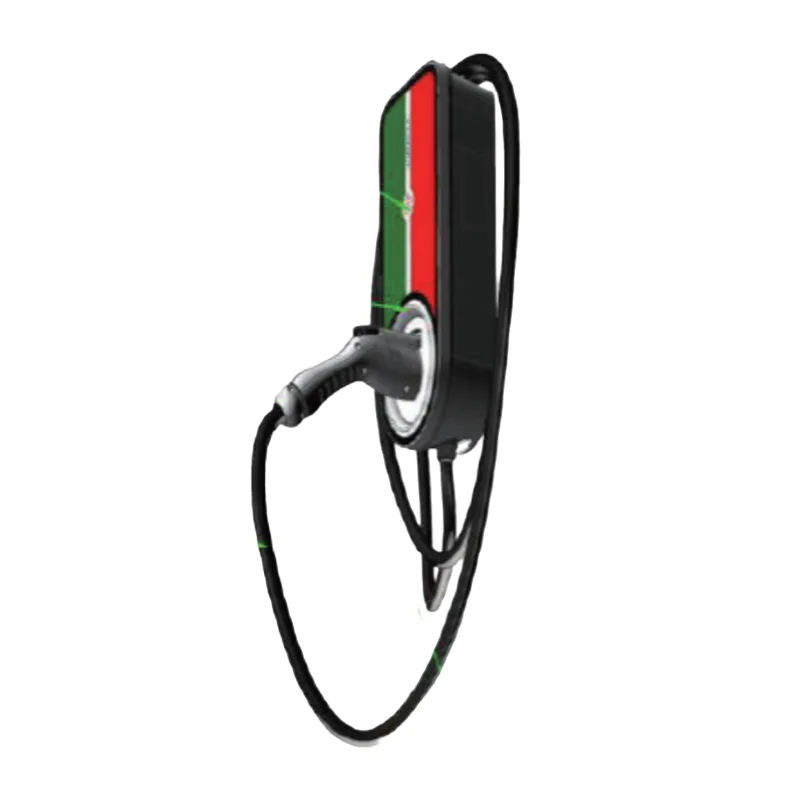

7KW சுவரில் பொருத்தப்பட்ட ஏசி சார்ஜிங் பைல்

எங்கள் நிறுவனத்தின் 7KW சுவரில் பொருத்தப்பட்ட ஏசி சார்ஜிங் பைல் என்பது புதிய ஆற்றல் வாகனங்களின் சார்ஜிங் தேவைகளைப் பூர்த்தி செய்வதற்காக உருவாக்கப்பட்ட ஒரு சார்ஜிங் சாதனமாகும், இது மின்சார வாகனங்களுக்கு சார்ஜிங் சேவைகளை வழங்குவதற்கு மின்சார வாகனங்களின் ஆன்-போர்டு சார்ஜருடன் இணைந்து பயன்படுத்தப்படும். இந்த தயாரிப்பு நிறுவ எளிதானது, கச்சிதமான அளவு, தோற்றத்தில் நாகரீகமாக செயல்பட எளிதானது, கார்டு ஸ்வைப்பிங்/சார்ஜிங், வேகமாகவும் திறமையாகவும் இருக்கிறது; பல அனைத்து சுற்று பாதுகாப்பு பாதுகாப்பு செயல்பாடுகள் (குறுகிய சுற்று பாதுகாப்பு, கசிவு பாதுகாப்பு, அவசர நிறுத்த பாதுகாப்பு, ஓவர் கரண்ட், அதிக வெப்பநிலை பாதுகாப்பு, அதிக மின்னழுத்த பாதுகாப்பு, IP54 தர தூசி மற்றும் நீர் எதிர்ப்பு, தரையிறங்கும் பாதுகாப்பு) சார்ஜ் செய்த பிறகு தானாகவே மின்சாரத்தை துண்டிக்கிறது, வாகன பாதுகாப்பைப் பாதுகாக்கிறது.

1.ஒவ்வொரு உரிமையாளரும் நிறுத்துவதற்கு பிளக் மற்றும் ப்ளே ஆபரேஷன் செயல்முறை காரைப் பூட்டு - சார்ஜிங் துப்பாக்கியை இணைக்கவும் - சார்ஜ் செய்யத் தொடங்கவும் (ஒளிரும் ஒளி) நீங்கள் வரும்போது வந்து கட்டணம் வசூலிக்கவும்◇, அது முடிந்ததும் வெளியேறவும், முற்றிலும் உணர்ச்சியற்றது

2. செயல்பாட்டு செயல்முறையைத் தொடங்க ஸ்லைடர் ◇உரிமையாளர் பிளக் - உரிமையாளர் அங்கீகார அட்டையை ஸ்வைப் செய்கிறார் - சார்ஜ் செய்யத் தொடங்கு (ஒளிரும் ஒளி)

தொழில்நுட்ப அளவுருக்கள்

தயாரிப்பு அம்சங்கள்

1) 4.3-இன்ச் டிஸ்ப்ளே திரை மற்றும் LED ஸ்டேட்டஸ் இண்டிகேட்டர் பொருத்தப்பட்டுள்ளது, இது சார்ஜிங் செயல்முறையை தெளிவாக்க அனுமதிக்கிறது.

2) ஈத்தர்நெட்/4ஜி நெட்வொர்க் வழியாக ஆன்லைன் தகவல்தொடர்பு திறன், நிகழ்நேர கட்டுப்பாடு மற்றும் கட்டண செயல்பாடுகளை செயல்படுத்துகிறது.

3) விரிவான கணினி பாதுகாப்பு: ஓவர்வோல்டேஜ், அண்டர்வோல்டேஜ் பாதுகாப்பு, ஓவர் கரண்ட் பாதுகாப்பு, ஷார்ட் சர்க்யூட் பாதுகாப்பு, கசிவு பாதுகாப்பு, அதிக வெப்பநிலை பாதுகாப்பு, மின்னல் பாதுகாப்பு, பாதுகாப்பான மற்றும் நம்பகமான தயாரிப்பு செயல்பாட்டை உறுதி செய்தல்.4) தரவு சேமிப்பு மற்றும் தவறு கண்டறிதல்.

5) துல்லியமான மின் அளவீடு மற்றும் அடையாள செயல்பாடு, பயனர் நம்பிக்கையை மேம்படுத்துதல்.

6) ஒட்டுமொத்த அமைப்பு மழை மற்றும் தூசியுடன் வடிவமைக்கப்பட்டுள்ளது, IP54 பாதுகாப்பு நிலை, உட்புறம் மற்றும் வெளிப்புறம் இரண்டிற்கும் ஏற்றது

சூழல்கள், மற்றும் உள்நாட்டு மற்றும் வெளிநாட்டு சூழல்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

7) நிறுவ எளிதானது, இயக்க மற்றும் பராமரிக்க.

8) பாதுகாப்பான மற்றும் திருட்டு எதிர்ப்பு.

நிறுவல் சுற்றுச்சூழல் தேவைகள்

1) இந்த சார்ஜிங் பைல் என்பது உட்புற மற்றும் வெளிப்புற உலகளாவிய சார்ஜிங் பைல் ஆகும், இது IP54 பாதுகாப்பு அளவை சந்திக்கிறது மற்றும் வெளியில் நிறுவ முடியும்.

2) சுற்றுப்புற வெப்பநிலை -30°C~ 50°C வரம்பிற்குள் இருப்பதை உறுதி செய்யவும்.

3) நிறுவல் இடம் 2000 மீட்டர் உயரத்திற்கு மேல் இருக்க வேண்டும்.

4) நிறுவல் தளத்திற்கு அருகில் கடுமையான அதிர்வு அல்லது எரியக்கூடிய மற்றும் வெடிக்கும் பொருட்கள் இருக்கக்கூடாது.

5) இடம் தாழ்வான பகுதியிலோ அல்லது நீர் தேங்கக்கூடிய பகுதியிலோ இருக்கக்கூடாது.

6) குவியலின் நிறுவல் ஒரு சுவரால் ஆதரிக்கப்பட வேண்டும். சுவர் ஆதரவு இருந்தால், நிறுவல் மற்றும் சரிசெய்வதற்கு சிறப்பு தரை தூண்களைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

7) குவியலை நிறுவும் போது, ​​குவியல் செங்குத்தாக இருப்பதையும், தரையிலிருந்து (1.3-1.5 மீட்டர்) சார்ஜிங் பைலின் உயரத்திற்கான குறிப்புத் தரவு பராமரிக்கப்படுவதையும் உறுதி செய்யவும்.

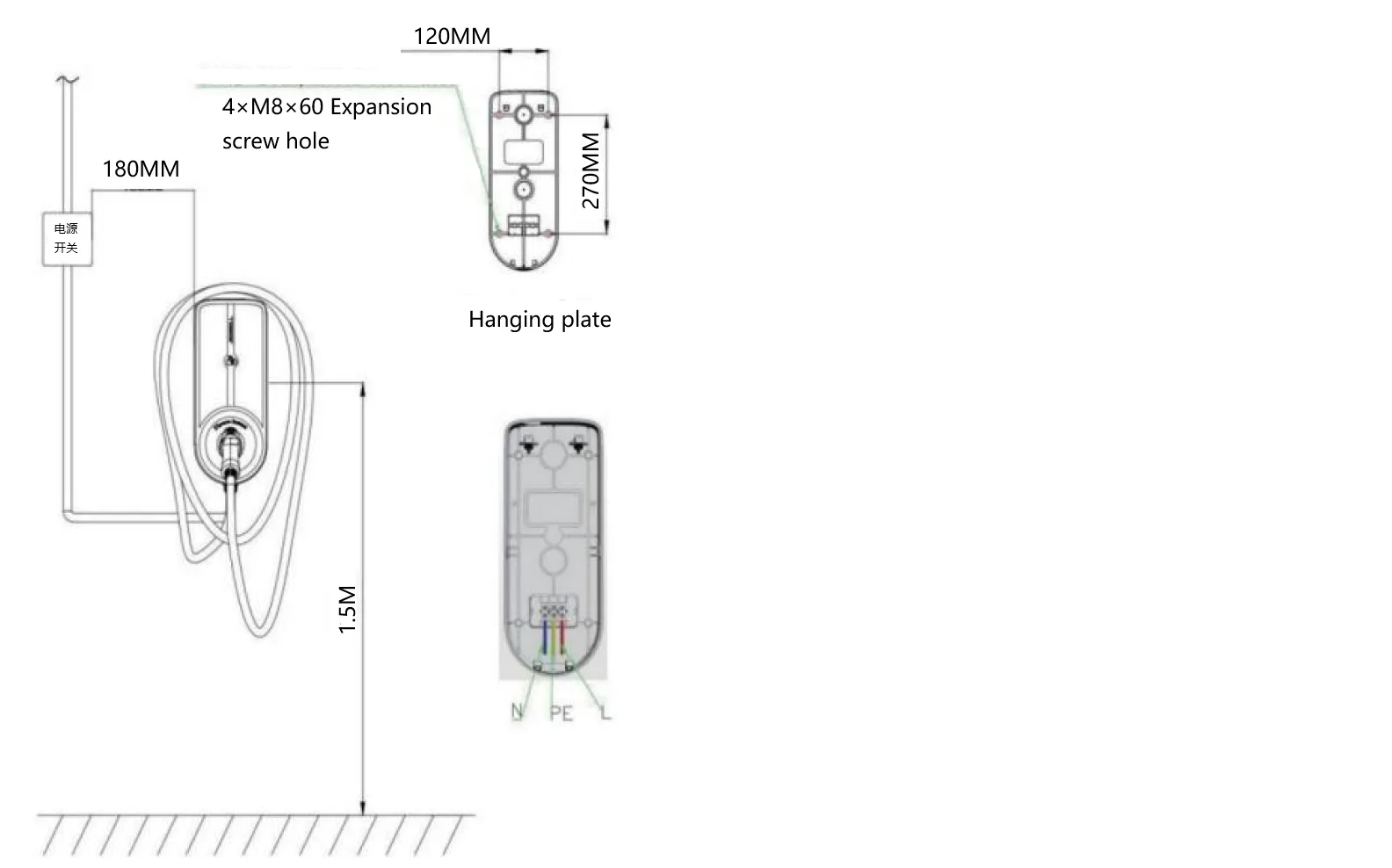

நிறுவல் முறை

1) தரையில் இருந்து சார்ஜிங் குவியலின் உயரத்தின் குறிப்பு தரவு (1.3-1.5 மீட்டர்) 2) பின் தட்டில் உள்ள பெருகிவரும் துளையின் நிலைக்கு ஏற்ப சுவரில் பின் தட்டில் பெருகிவரும் துளையின் நிலையைக் குறிக்கவும்.

குத்துவதற்கு ஒரு தாக்கப் பயிற்சியைப் பயன்படுத்தவும் (Φ8*65), பின்னர் M8*60 பிளாஸ்டிக் விரிவாக்கக் குழாய்களில் வைக்கவும்,

மற்றும் தொங்கும் தட்டு மூலம் திருகுகள் இறுக்க.

3) தொழிற்சாலையில் இருந்து உள்ளீட்டு கேபிள்கள் பொருத்தப்பட்ட உபகரணங்கள், நீங்கள் உள்ளீட்டு கேபிளின் நீளத்தை நீட்டிக்க வேண்டும் என்றால்,

வயரிங் அடையாளத்தின்படி சரியான கேபிள் முறையின்படி இணைப்பை நீட்டிக்கவும், மூன்று கேபிள்களை (ஃபயர் லைன் எல், ஜீரோ லைன் என், கிரவுண்டிங் லைன் PE) டெர்மினல் போர்டுடன் இணைக்கவும்,

மற்றும் வயரிங் முடிக்க; (உபகரண மின்னோட்டம் பெரியதாக இருப்பதால், நீட்டிப்பு நம்பகமான இணைப்பை உறுதி செய்ய வேண்டும்);

4) மின்சார அதிர்ச்சியின் அபாயத்தைத் தடுக்க, உள்ளீடு தரை கம்பி உறுதியாக சரி செய்யப்படுவதை உபகரணங்கள் உறுதி செய்ய வேண்டும்.
