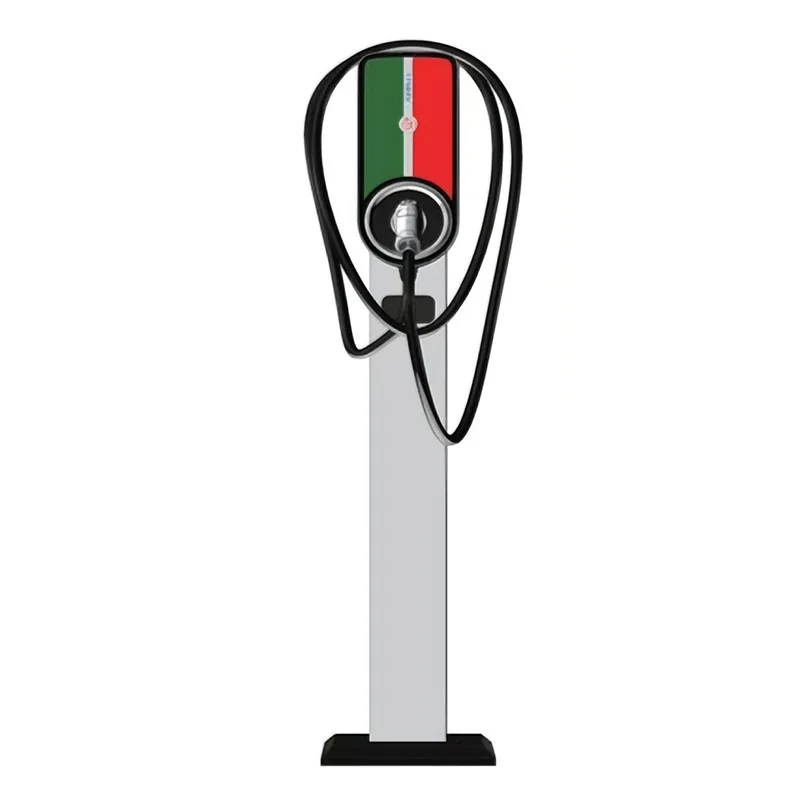

7KW மாடியில் நிற்கும் ஏசி சார்ஜிங் பைல்

இந்த தயாரிப்பு 7KW தரையில் நிற்கும் ஏசி சார்ஜிங் பைல் ஆகும், இது மின்சார வாகனங்களின் ஏசி சார்ஜிங்கிற்குப் பயன்படுத்தப்படுகிறது. இது முக்கியமாக சார்ஜிங் பைல் பாடி, ரியர் இன்ஸ்டாலேஷன் பேனல், சார்ஜிங் கன் கேபிள் மற்றும் நிறுவல் பாகங்கள் தொகுப்பு போன்ற பகுதிகளால் ஆனது. சார்ஜிங் பாதுகாப்பு, கார்டு ஸ்வைப் சார்ஜிங், QR குறியீடு ஸ்கேனிங் சார்ஜிங், மொபைல் கட்டணம், நெட்வொர்க் கண்காணிப்பு மற்றும் தொலைநிலை மேம்படுத்தல் உள்ளிட்ட செயல்பாடுகளை இது கொண்டுள்ளது.

தொழில்நுட்ப அளவுருக்கள்

புதுமையான வடிவமைப்புகள்

- சாதனமானது மட்டு வடிவமைப்புக் கொள்கைகளை கண்டிப்பாகப் பின்பற்றுகிறது: தகவல்தொடர்பு தொகுதியானது பிளக்-அண்ட்-பிளே ஆகும், ஈத்தர்நெட்/ஜிபிஆர்எஸ்/3ஜி/4ஜி மாட்யூல்களுடன் இணக்கமானது, பயனர்கள் உண்மையான தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்க அனுமதிக்கிறது; கட்டமைப்பு சுவரில் பொருத்தப்பட்ட மற்றும் தரையில் நிற்கும் நிறுவல் முறைகள் இரண்டிற்கும் இணக்கமானது. சுவரில் பொருத்தப்பட்ட சார்ஜிங் பைலை அதன் கட்டமைப்பை மாற்றாமல் அல்லது மற்ற பாகங்கள் சேர்க்காமல் ஒரு கம்பத்தைச் சேர்ப்பதன் மூலம் தரையில் நிற்கும் நிறுவலுக்கு மாற்றலாம்.

- மட்டு வடிவமைப்பு கொள்கைகளை ஏற்றுக்கொள்வது, தகவல்தொடர்பு தொகுதி பிளக் மற்றும் பிளே மற்றும் எளிதான பராமரிப்புக்காக கட்டமைக்கக்கூடியது;

- தொலைநிலை கண்காணிப்பு மற்றும் தொலைநிலை மேம்பாடுகளை அடைய தொலைநிலை மேலாண்மை தளத்துடன் தொடர்பு கொள்ள உதவுகிறது;

- மொபைல் ஃபோன் QR குறியீடு சார்ஜிங் மற்றும் கார்டு அடிப்படையிலான சார்ஜிங் ஆகியவற்றை ஆதரிக்கிறது, IC கார்டுகளிலிருந்து தொடர்புடைய பயனர் தகவலைப் படிக்கும் திறன் கொண்டது;

- பாதுகாப்பான செயல்பாட்டிற்கான விரிவான பாதுகாப்பு: அதிக மின்னழுத்த பாதுகாப்பு, குறைந்த மின்னழுத்த பாதுகாப்பு, அதிக சுமை பாதுகாப்பு, குறுகிய-சுற்று பாதுகாப்பு, கசிவு பாதுகாப்பு, தரையிறங்கும் பாதுகாப்பு, அதிக வெப்பநிலை பாதுகாப்பு, குறைந்த வெப்பநிலை பாதுகாப்பு, மின்னல் பாதுகாப்பு மற்றும் டிப்பிங் பாதுகாப்பு, பாதுகாப்பான மற்றும் நம்பகமான உபகரணங்கள் செயல்பாட்டை உறுதி செய்தல்;

- பயனர் நட்பு இடைமுகம்: 4.3-இன்ச் டிஸ்ப்ளே ஸ்கிரீன், இது நிகழ்நேரத்தில் சாதனத்தின் நிலை, இயக்கத் தரவு (மின்னழுத்தம், மின்னோட்டம், சக்தி, சார்ஜிங் அளவு மற்றும் நேரம்) மற்றும் தவறான தகவலைக் காட்டுகிறது;

- ஈதர்நெட்/ஜிபிஆர்எஸ்/4ஜி தொடர்பு, பின்னணி கண்காணிப்பு, தொலைநிலை மேம்படுத்தல்கள், மொபைல் கட்டணம், மொபைல் ஃபோன் APP/WeChat அதிகாரப்பூர்வ கணக்கு QR குறியீடு சார்ஜிங் மற்றும் கார்டு சார்ந்த சார்ஜிங்;

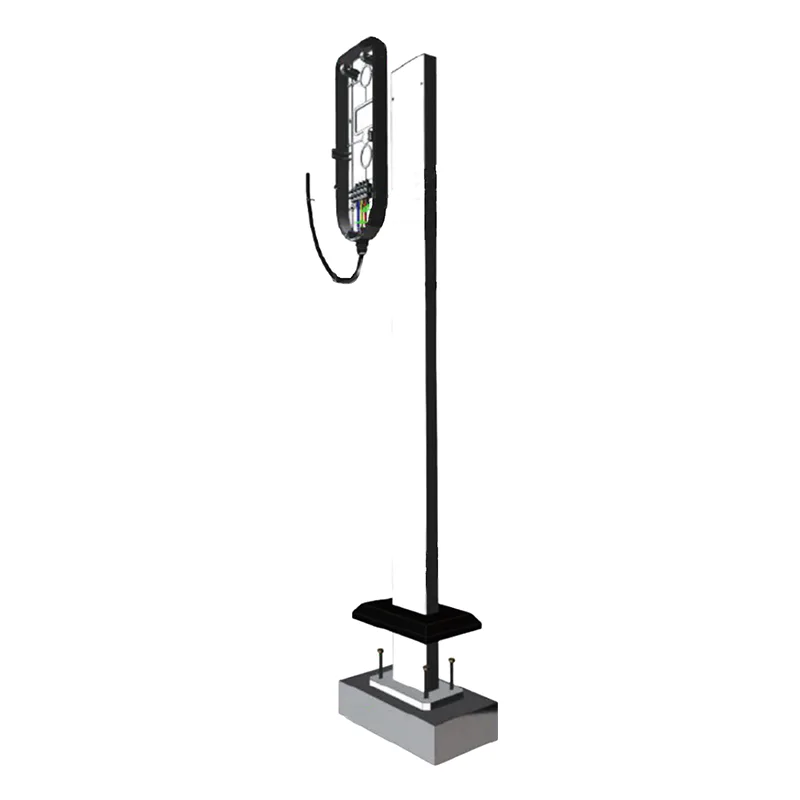

நிறுவல் முறை

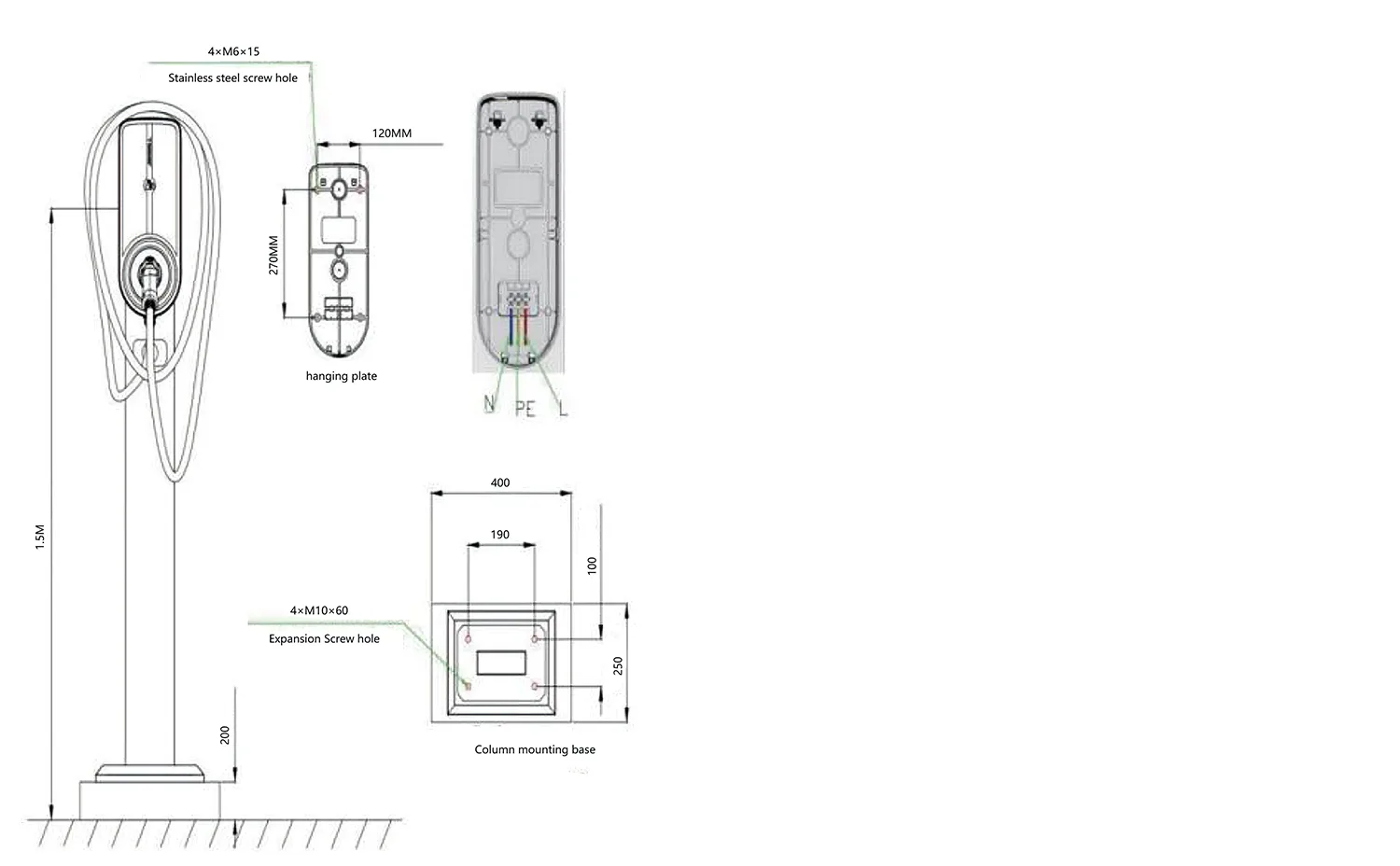

1) சார்ஜிங் பைலுக்கான கான்கிரீட் அடித்தளம் C25 வலிமையைக் கொண்டிருக்க வேண்டும். நிலத்தடி பகுதி 400 மிமீ, மற்றும் நிலத்தடி பகுதி 200 மிமீ. கான்கிரீட் பரிமாணங்கள் 400 * 250 மிமீ ஆகும். அடித்தளத்தின் மையத்தில் ஒரு புதைக்கப்பட்ட கடையின் குழாய் இருக்க வேண்டும், மேலும் 4 M10 * 60 விரிவாக்க போல்ட் அடித்தளத்தில் சரி செய்யப்பட வேண்டும்.

2) M6*15 துருப்பிடிக்காத எஃகு திருகுகளைப் பயன்படுத்தி நெடுவரிசையில் பின்புற பேனலைப் பாதுகாக்கவும்.

3) உள்ளீட்டு வரியானது அடித்தளத்தில் உள்ள முன் புதைக்கப்பட்ட குழாயிலிருந்து நெடுவரிசையின் உட்புறம் வழியாக அர்ப்பணிக்கப்பட்ட இன்லெட் சாக்கெட்டுக்கு இழுக்கப்படுகிறது.

4) இந்த சாதனம் தொழிற்சாலையிலிருந்து உள்ளீட்டு கேபிளுடன் வருகிறது. உள்ளீட்டு கேபிளின் நீளத்தை நீங்கள் நீட்டிக்க வேண்டும் என்றால், சரியான கேபிள் இணைப்பு முறையின்படி அதை நீட்டிக்க வேண்டும். வயரிங் முடிக்க வயரிங் லேபிள்களின்படி மூன்று கேபிள்களை (லைவ் வயர், நியூட்ரல் வயர், கிரவுண்ட் வயர்) டெர்மினல் பிளாக்கில் செருகவும்; (சாதனம் அதிக மின்னோட்டத்தைக் கொண்டிருப்பதால், நீட்டிப்பு தண்டு நம்பகமான இணைப்பை உறுதி செய்ய வேண்டும்).

5) மின்சார அதிர்ச்சியின் அபாயத்தைத் தடுக்க, உபகரணங்களின் உள்ளீட்டு தரை கம்பி உறுதியாக தரையிறக்கப்பட வேண்டும்.
