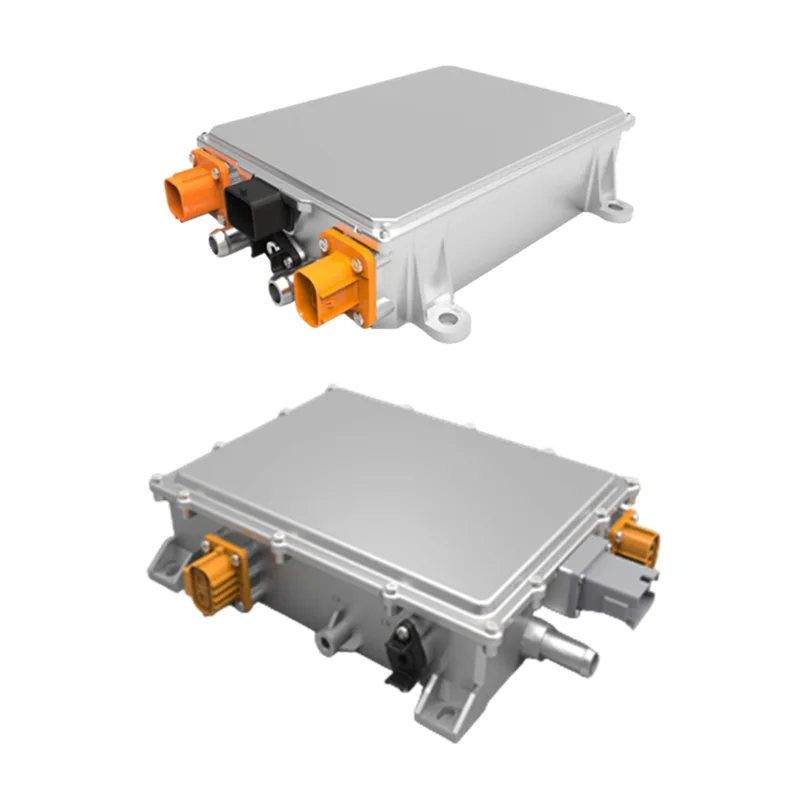

6.6KW ஹை-பவர் IP67 லிக்விட்-கூல்டு OBC

Zhaofeng தனிப்பயனாக்கப்பட்ட 6.6KW உயர்-பவர் IP67 திரவ-குளிரூட்டப்பட்ட OBC என்பது புதிய ஆற்றல் வாகனங்களுக்காக சுயாதீனமாக உருவாக்கப்பட்ட ஒரு முக்கிய ஆன்-போர்டு சார்ஜிங் கூறு ஆகும், இது லித்தியம் பேட்டரி சார்ஜிங்கிற்கு ஏற்றவாறு பவர் கிரிட்டில் இருந்து மாற்று மின்னோட்டத்தை நேரடி மின்னோட்டமாக மாற்றுவதற்கு முக்கிய காரணமாகும். புதிய ஆற்றல் வாகனத் துறையின் விரைவான வளர்ச்சியுடன், குறிப்பாக வணிக வாகனங்கள் மற்றும் கனரக டிரக்குகளின் திறமையான மற்றும் நம்பகமான சார்ஜிங்கிற்கான தேவை அதிகரித்து வருவதால், இந்த தயாரிப்பு ஆற்றல் அடர்த்தி, சுற்றுச்சூழல் தகவமைப்பு மற்றும் பாதுகாப்பு செயல்திறன் ஆகியவற்றின் அடிப்படையில் மேம்படுத்தப்பட்டு மேம்படுத்தப்பட்டுள்ளது. பாரம்பரிய காற்று-குளிரூட்டப்பட்ட OBC யிலிருந்து வேறுபட்டது, 6.6KW உயர்-பவர் IP67 திரவ-குளிரூட்டப்பட்ட OBC மேம்பட்ட திரவ குளிரூட்டும் முறையைப் பயன்படுத்துகிறது, இது உயர்-பவர் சார்ஜிங்கின் போது உருவாகும் வெப்பத்தை விரைவாகச் சிதறடிக்கும், அதிக வெப்பநிலை, ஈரப்பதம் மற்றும் தூசி போன்ற கடுமையான வேலை சூழல்களிலும் நிலையான செயல்பாட்டை உறுதி செய்கிறது. இது 100-266Vac இன் பரந்த உள்ளீட்டு மின்னழுத்த வரம்பையும் 50Hz-61Hz இன் மெயின் அதிர்வெண்ணையும் ஆதரிக்கிறது, இது பெரும்பாலான பகுதிகளில் உள்ள மின் கட்டங்களுடன் இணக்கமாக உள்ளது. வெளியீட்டு நேரடி மின்னோட்ட மின்னழுத்தம் 360V இல் நிலையானது, மேலும் வெளியீட்டு மின்னோட்டத்தை 0-20A/40A/60A வரம்பில் நெகிழ்வாகச் சரிசெய்யலாம், இது வெவ்வேறு திறன் கொண்ட லித்தியம் பேட்டரிகளின் சார்ஜிங் தேவைகளைப் பூர்த்தி செய்கிறது.

மாதிரி விவரக்குறிப்பு

மின் பாதுகாப்பு அளவுருக்கள்

நிறுவல் வழிகாட்டி

"1. நிறுவும் முன், ஏசி உள்ளீட்டு மின்சாரம் துண்டிக்கப்பட்டுள்ளதா என்பதை உறுதிப்படுத்த, சார்ஜரின் இடது பக்கத்தில் அமைந்துள்ள ஏசி இன்புட் சர்க்யூட் பிரேக்கர் ஆஃப் நிலையில் உள்ளதா என்பதைச் சரிபார்க்கவும்.

2.ஏசி உள்ளீட்டு இடைமுகத்தை கிரிட் பவர் சப்ளையுடன் இணைக்கவும்.

3.DC வெளியீட்டு இணைப்பியை (அல்லது சார்ஜிங் துப்பாக்கி) பேட்டரி பேக்குடன் இணைக்கவும்.

4. எச்சரிக்கை: தயவு செய்து வயரிங் ஒரு நிபுணரால் நிறுவப்பட்டிருக்க வேண்டும்!"

தயாரிப்பு நன்மைகள்

உயர்தர 6.6KW ஹை-பவர் IP67 லிக்விட்-கூல்டு OBC ஆனது ≥90% உயர் ஆற்றல் திறனைக் கொண்டுள்ளது, இது சார்ஜ் செய்யும் போது ஏற்படும் ஆற்றல் இழப்பைத் திறம்படக் குறைக்கும், சார்ஜ் செய்யும் நேரத்தைக் குறைக்கும் மற்றும் புதிய ஆற்றல் வாகனங்களின் பயண வரம்பை மேம்படுத்தும். அதன் IP67 நீர்ப்புகா மற்றும் தூசிப்புகா செயல்பாடு, தூசி ஊடுருவல் மற்றும் ஒரு குறிப்பிட்ட ஆழத்தில் நீண்ட கால நீரில் மூழ்குவதை முழுமையாக எதிர்க்க உதவுகிறது, மேலும் மேம்பட்ட திரவ குளிரூட்டும் முறையின் ஆதரவுடன், சுரங்கங்கள், துறைமுகங்கள் மற்றும் கட்டுமான தளங்கள் போன்ற கடுமையான வேலை சூழல்களிலும் நிலையான செயல்பாட்டை பராமரிக்க முடியும். அதே நேரத்தில், மின்னழுத்தத்திற்கு மேல்/குறைந்த மின்னழுத்தம், அவுட்புட் ஓவர் கரண்ட், அவுட்புட் ஷார்ட் சர்க்யூட், அவுட்புட் ஓவர் டெம்பரேச்சர் மற்றும் கம்யூனிகேஷன் குறுக்கீடு உள்ளிட்ட பல விரிவான பாதுகாப்புப் பாதுகாப்பு செயல்பாடுகளுடன் இது பொருத்தப்பட்டுள்ளது. கூடுதலாக, இது பரந்த அளவிலான உள்ளீட்டு மின்னழுத்தம் மற்றும் அதிர்வெண்ணை ஆதரிக்கிறது, பல்வேறு லித்தியம் பேட்டரி விவரக்குறிப்புகளுடன் இணக்கமாக உள்ளது, மேலும் இது வெளியீட்டு மின்னோட்டத்தை நெகிழ்வாக சரிசெய்ய முடியும், இது இலகுவான வணிக மின்சார வாகனங்கள், நடுத்தர/கனரக டிரக்குகள் மற்றும் கலப்பின வாகனங்கள் போன்ற பல்வேறு வாகன மாடல்களின் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம். தயாரிப்பு உயர்தர வாகன-தர கூறுகள் மற்றும் ஒருங்கிணைக்கப்பட்ட டை-காஸ்டிங் ஷெல் ஆகியவற்றை ஏற்றுக்கொள்கிறது, இது வலுவான அதிர்வு எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பைக் கொண்டுள்ளது, மேலும் முதிர்ந்த திரவ குளிரூட்டும் தொழில்நுட்பம் கூறு தேய்மானத்தை குறைக்கிறது, தயாரிப்பின் சேவை ஆயுளை நீட்டிக்கிறது, நீண்ட காலத்திற்கு வாகனங்களைப் பயன்படுத்தும் பயனர்களுக்கு பிற்கால பராமரிப்பு செலவைக் குறைக்கிறது.

பயன்பாட்டு முறை

நிறுவல்→சார்ஜிங் செயல்பாடு→தினசரி பராமரிப்பு→தனிப்பயனாக்கம் மற்றும் பிழைத்திருத்தம்

"1.6.6KW உயர்-பவர் IP67 திரவ-குளிரூட்டப்பட்ட OBC புதிய ஆற்றல் வாகனத்தின் சக்தி அமைப்பின் நியமிக்கப்பட்ட நிலையில் நிறுவப்பட்டுள்ளது, மேலும் வாகனத்தின் வயரிங் விவரக்குறிப்புகளின்படி உள்ளீடு மற்றும் வெளியீட்டு கோடுகள் இணைக்கப்பட்டுள்ளன, உறுதியான இணைப்பு மற்றும் நல்ல காப்பு ஆகியவற்றை உறுதி செய்கிறது.

2.சார்ஜ் செய்யும் போது, ​​வாகனத்தின் சார்ஜிங் துப்பாக்கியை ஏசி சார்ஜிங் பைலுடன் இணைக்கவும். OBC தானாகவே உள்ளீட்டு மின்னழுத்தம் மற்றும் அதிர்வெண்ணைக் கண்டறிந்து, பேட்டரியின் சார்ஜ் நிலையைப் பெற CAN2.0 மூலம் பேட்டரி மேலாண்மை அமைப்புடன் (BMS) தொடர்பு கொள்ளும். இது பேட்டரியின் தேவைக்கேற்ப வெளியீட்டு மின்னோட்டத்தை தானாகவே சரிசெய்து, நிலையான மின்னழுத்தம் மற்றும் நிலையான மின்னோட்ட சார்ஜிங் செயல்முறையை நிறைவு செய்யும்.

3.ஓபிசியின் உள்ளீடு மற்றும் வெளியீட்டு வரிகளின் இணைப்பையும், தளர்வான இணைப்புகள் அல்லது திரவக் கசிவைத் தடுக்க திரவ குளிரூட்டும் குழாயின் இறுக்கத்தையும் தவறாமல் சரிபார்க்கவும். வாகனத்தின் இன்ஸ்ட்ரூமென்ட் பேனல் மூலம் OBCயின் பணி நிலையைச் சரிபார்க்கவும். ஒரு அசாதாரண எச்சரிக்கை ஏற்பட்டால், உடனடியாக அதைப் பயன்படுத்துவதை நிறுத்திவிட்டு, தொழில்முறை பராமரிப்பை மேற்கொள்ளுங்கள்.

4. தனிப்பயனாக்கப்பட்ட தயாரிப்புகளுக்கு, எங்கள் தொழிற்சாலையின் தொழில்நுட்ப பணியாளர்கள் வாகன மாதிரி மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப அளவுரு பிழைத்திருத்தத்தை மேற்கொள்வார்கள், மேலும் தயாரிப்பின் இயல்பான பயன்பாட்டை உறுதிசெய்ய தொடர்புடைய பிழைத்திருத்த வழிகாட்டுதல் மற்றும் செயல்பாட்டு கையேட்டை வழங்குவார்கள்."

பேக்கேஜிங் மற்றும் ஷிப்பிங்
